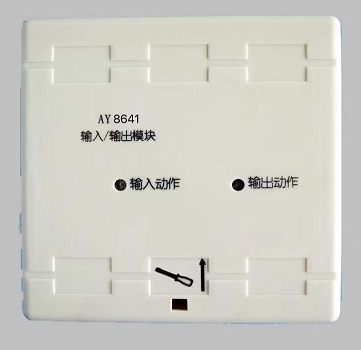

功能和用途

·與消防聯動控制器中的手動控制單元相連接，屬于二線制輸入輸出模塊，不需另接24V電源；具有二組有源輸出。能夠?qū)崿F(xiàn)對外部設備的啟動、停止控制，同時能夠接收相應反饋狀態，并將設備的動作狀態傳送給消防聯動控制器。 能夠檢測模塊對外連接線的通斷狀態。該產品與本公司生產的各種型號消防聯動控制器配套使用。

技術指標

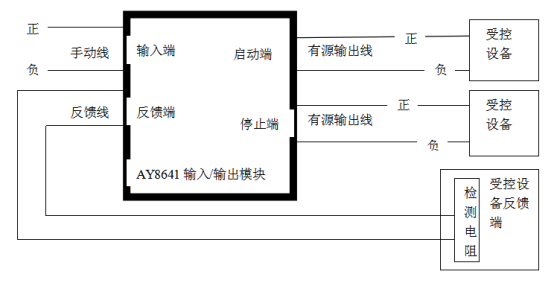

產品接線圖

注意事項

1. 模塊輸出是有源電壓輸出給繼電器供電，不能當做觸點做串行開關；

2. 與手動控制單元的輸出線連接為有極性連接，正負線必須與模塊相對應的端子相連接，否則不能正常工作；

3. 終端電阻必須按要求進行連接，否則模塊將不能監視外部連接線的通斷狀態，并且會報故障。

請注意不要將模塊所有連接線接入交流控制回路，以防強交流干擾信號損壞模塊或控制設備。

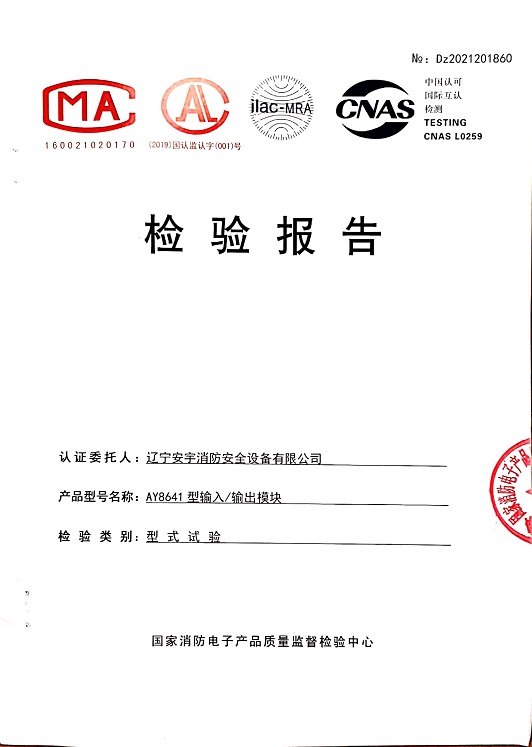

檢驗報告

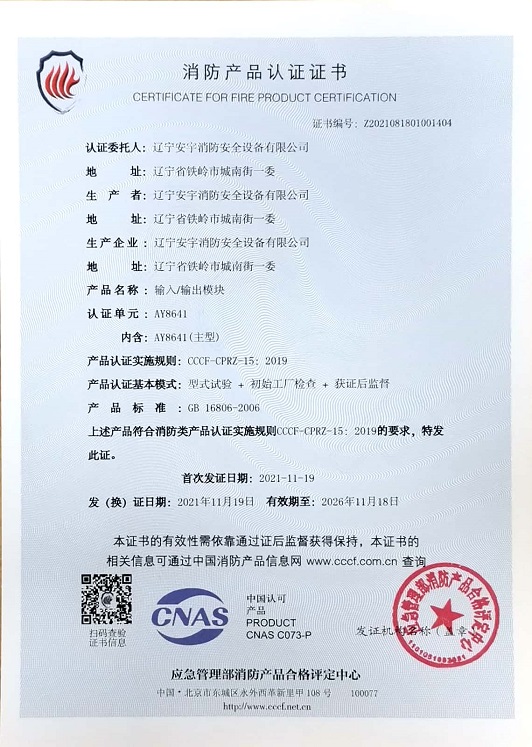

認證證書
